Испытания на сдвиг. Iosipescu

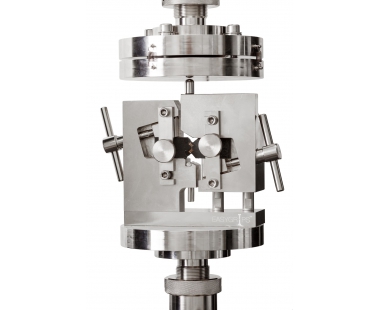

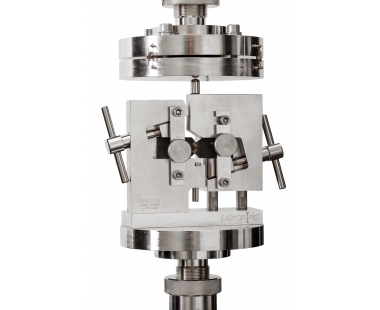

Оснастка EasyGrips™, EG-K-7014 предназначена для определения механических характеристик при сдвиге на образцах с V-образными надрезами (метод Iosipescu) в соответствии со стандартами ГОСТ 56799-2015 и ASTM D5379. Конструкция приспособления разработана для максимального удобства эксплуатации и обеспечения высокого качества испытаний. Благодаря двум направляющим со стопорами, исключается поворот подвижной каретки при испытаниях и несанкционированное ее снятие с базы при монтаже на испытательную машину. Дополнительные фиксирующим винты прижимают образец к оснастке, исключая ее перекос при установке и испытании. Комплект сменных клиновых вставок различного размера позволяет фиксировать образцы различной ширины. Оснастка EG-K-7014 универсальна и может быть использована с любой разрывной машиной независимо от производителя – для установки требуются две нажимных плиты диаметром не менее 150 мм.

Особенности

Удобство монтажа

Для центровки образца и его выравнивая в плоскости оснастка оснащена специальным центрирующим устройством и прижимными винтами. Фиксация образца осуществляется с помощью клиновых вставок, которые затягиваются винтами с удобными барашками. Направляющие подвижной каретки оснащены стопорами, исключающими ее непроизвольное разъединение с основанием оснастки. Благодаря этому исключен вариант случайного падения тяжелого основания и повреждения элементов испытательной машины и травмирование персонала.

Высокая соосность испытаний

Оснастка оснащена двумя прецизионными направляющими с линейными подшипниками, исключающими поворот каретки, и, как следствие, обеспечивающими проведения испытаний без перегиба образца в плоскости. Все это, в свою очередь, гарантирует высокую точность и воспроизводимость результатов от испытаний к испытаниям.

Широкие функциональные возможности

Открытый фронт оснастки позволяет без проблем использовать как наклеиваемые тензодатчики, так и бесконтактные датчики деформации, включая системы цифровой корреляции изображений DIC, например Vic-3D. Конструкция и материал оснастки гарантируют ее эксплуатацию в температурном диапазоне от -70 …+250°С.

Универсальность

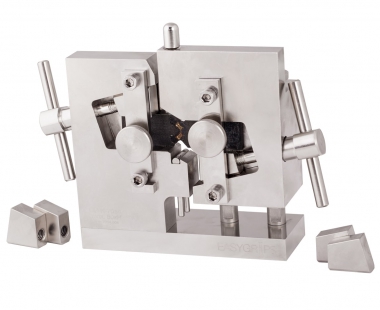

Оснастка EG-K-7014 универсальна и может быть использована на любой испытательной машине, независимо от производителя. Благодаря комплекту сменных клиновых вставок, оснастка позволяет проводить испытания образцов различной ширины. Для эксплуатации данного приспособления его достаточно установить между плит для испытания на сжатие.

Свяжитесь с нами:

Мы свяжемся с вами, ответим на интересующие вопросы и подготовим коммерческое предложение

Закажите обратный звонок

Техническая спецификация

Артикул

EG-K-7014

Стандарты

ГОСТ 56799-2015
ASTM D53797

Материал

Нержавеющая сталь

Нагружающая способность

50 кН

Температурный диапазон

-70 …+250°С

Толщина образца

0,75...12,7 мм

Ширина образца

15, 19, 22 мм

Габариты оснастки (Ш×Г×В)

140×80×220 мм

Масса оснастки

6,4 кг

Примечание: для проведения испытания требуются плиты для испытания на сжатие (Нижняя плита диаметром не менее 150 мм, верхняя плита диаметром не менее 50 мм

easygripstm

EasyGrips™ – собственная зарегистрированная торговая марка специализированной оснастки для испытаний, производимой ООО "Интелтест". Оснастка EasyGrips™  объединяет многолетний опыт наших инженеров и потребности наших заказчиков – ведущих лабораторий в области испытаний материалов – в доступной, качественной и удобной в эксплуатации оснастке для проведения испытаний материалов согласно требованиям международных и национальных стандартов. Вся оснастка EasyGrips™, разрабатывается нашими инженерами и конструкторами и производится в России.
