Испытание на комбинированное сжатие. CLC

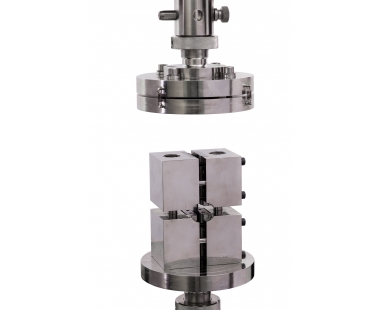

Оснастка EasyGrips™, EG-K-7011, предназначена для определения прочностных характеристик композитных материалов при комбинированной сжимающей нагрузке (Combined Loading Compression, CLC). Испытания проводятся на испытательных машинах согласно требованиям стандартов ASTM D6641 и ГОСТ 56812-2015 методом статического сжатия. Для проведения испытания подготовленный образец устанавливается между разъемными половинами нижней части приспособления и центрируется за счет установки упорных планок. Далее оснастка фиксируется крепежными винтами. Аналогично образец устанавливается в верхнюю половину приспособления. Установка базовой длины осуществляется с помощью монтажных блоков. В процессе испытания верхняя половина приспособления перемещается по прецизионным направляющим с линейными шаровыми опорами. Для контроля деформации и температуры на образец могут быть установлены тензодатчики или теромопара. Для удобства вывода контактных проводов от образца в оснастке предусмотрен специальный паз.

Особенности

Удобство монтажа

За счет горизонтальных направляющих в разъемных блоках, которые позволяют без труда соединить части приспособления между собой, и регулируемых упорных планок, фиксация образца в оснастке осуществляется без сторонней помощи.

Высокая жесткость и соосность

Две вертикальных прецизионные направляющие с линейными подшипниками обеспечивают высокую жесткость конструкции приспособления и абсолютную соосность нагружения.

Испытания без проскальзывания, навсегда

Комплект оснастки EG-K-7011 оснащен сменными губками-вкладками с высоко фрикционным покрытием рабочей части из карбид-вольфрама. Данное покрытие обеспечивает отличное сцепление образца композиционного материала с оснасткой и гарантирует проведение испытаний без проскальзывания. В случае продолжительной эксплуатации и возникновения естественного износа покрытия, вам достаточно просто поменять губки и продолжать использовать свою оснастку.

Широкие функциональные возможности

Оснастка имеет паз для вывода контактных проводов от тензодатчиков и термопар. Она рассчитана для проведения испытаний образцов шириной до 30 мм и толщиной до 15 мм, в широком температурном диапазоне -70 …+250°С

Универсальность

Оснастка EG-K-7013 универсальна и может быть использована на любой испытательной машине, не зависимо от производителя. Для эксплуатации данного приспособления его достаточно установить между плит для испытания на сжатие.

Свяжитесь с нами:

Мы свяжемся с вами, ответим на интересующие вопросы и подготовим коммерческое предложение

Закажите обратный звонок

Техническая спецификация

Артикул

EG-K-7011

Стандарты

ASTM D6641
ГОСТ 56812-2015

Материал

Нержавеющая сталь

Нагружающая способность

100 кН

Температурный диапазон

-70 …+250°С

Толщина образца

до 15 мм

Ширина образца

до 30 мм

Высота оснастки

140 мм

Ширина оснастки

110 мм

Масса

6,4 кг

Примечание: для проведения испытания требуется наличие плит сжатия диаметром не менее 150 мм

easygripstm

EasyGrips™ – собственная зарегистрированная торговая марка специализированной оснастки для испытаний, производимой ООО "Интелтест". Оснастка EasyGrips™  объединяет многолетний опыт наших инженеров и потребности наших заказчиков – ведущих лабораторий в области испытаний материалов – в доступной, качественной и удобной в эксплуатации оснастке для проведения испытаний материалов согласно требованиям международных и национальных стандартов. Вся оснастка EasyGrips™, разрабатывается нашими инженерами и конструкторами и производится в России.
